電解ライフリング：細部に潜む悪魔
溝加工は銃身に螺旋状の溝を作ることで銃器の精度に大きく影響します。これにより弾丸に回転軌道が与えられ、安定性と精度が向上しますが、これは射撃距離が伸びるにつれてますます重要になります。
この記事では銃器製造の課題を探り、可能な限り最高の仕上げを実現するためのバリ取りと溝切りの重要性を強調しています。
なぜ銃器には電解ライフリングのような最高の技術が必要なのか？
溝の分野における高度な技術の必要性は、いくつかの理由から不可欠です。
シューター向けの精度
現代の銃器は、レクリエーション目的であろうと、法執行機関や軍事作戦などの重要な用途であろうと、射手の期待に応えるために比類のない精度を要求します。
溝のわずかなずれでも、弾丸の軌道と精度に大きな影響を与える可能性があります。高度なテクノロジーにより、一貫した均一な溝パターンを作成するために必要な精度が提供され、最適なパフォーマンスが保証されます。
大砲のカスタマイズ
現代の銃器はますます個人の好みに合わせてカスタマイズされており、射手はパーソナライズされた機能や構成を求めています。
高度な溝技術によりカスタマイズの柔軟性が向上し、メーカーは顧客の多様な要求に応える特定のねじれ率、溝プロファイル、溝構成を備えたバレルを製造できるようになります。
ボールの軌道の安定性
各銃の性能の信頼性と予測可能性を確保するには、銃器の製造において一貫性が不可欠です。
従来の溝加工方法では、溝の深さ、間隔、位置にばらつきが生じ、弾丸の軌道に不一致が生じる可能性があります。
電気化学的溝入れなどの高度な技術により、溝入れプロセスをより細かく制御できるため、複数の銃器にわたって均一な溝と一貫した性能が得られます。
銃器メーカーの効率と競争力
最先端の溝入れ技術は、市場投入までのスピードと生産効率が最優先される競争市場において大きな利点をもたらします。
電気化学的溝入れなどのプロセスは、従来の方法よりも迅速に、手作業の介入を少なくしてライフル銃身を製造できます。これにより、製造効率が向上し、人件費や生産のダウンタイムに関連するコストが削減されます。
高度な溝加工プロセスにより、企業は業界リーダーとしての地位を確立し、要求の高い顧客を魅了し、市場シェアを拡大することもできます。
銃器製造の品質管理
銃器の製造には厳しい品質基準や規制が課されるため、正確な品質管理を可能にする技術が不可欠です。
最先端の再表面処理技術により、各バレルが正確な仕様を満たしていることが保証され、欠陥が減り、製品全体の品質が向上します。
本質的に、最新かつ最高の溝加工技術の追求は、銃器の設計、性能、製造における卓越性の絶え間ない追求によって推進されています。
射撃スポーツが進化し、銃器に対する要求がより厳しくなるにつれて、これらの課題に対処するために高度な溝加工技術の役割がますます不可欠になっています。
電気化学 (EC) ライフリングは、従来のライフリング方法の欠点に直面しています
新しい技術である電気化学 (EC) 溝入れは、バリが発生したりバレルに拘束がかかるなどの欠点がある、カット溝入れ、ピン溝入れ、ボタン溝入れなどの従来の溝入れ方法に代わる有望な方法として浮上しています。
電気化学的溝入れ加工とは何ですか?
EC 溝入れ (電気化学的溝入れ) は、材料の溶解と電気分解のファラデーの法則を利用して、物理的接触なしでバレルに正確な溝を作成し、バレルにかかるストレスを排除します。
エクストルードホーンにおける電解加工ライフリングの歴史
1986年にCATION株式会社が設立されました。バレルの電気化学的溝入れの方法および装置の特許を取得しました (米国特許 US4690737A)。この特許は後にロバート・ボッシュ社に譲渡されました。 1990年にSurftran Manufacturing LLCに再配属されました。
Extrude Hone は、2000 年に電気化学加工 (ECM) および熱バリ取り (TEM) の製品ラインを含む Robert Bosch の Surftran 部門を買収して参入しました。
以前、Extrude Hone は、1974 年に北米で AEG Elotherm 製品を販売し、1975 年に ECM マシンの製造を開始することで、ECM 業界での存在感を確立しました。
同社は、VMB Vorrichtungs- und Maschinenbau Babenhausen GmbH や DIVA-TEC GmbH などの買収を通じて ECM マシンの分野で事業を拡大しました。 2007 年、Extrude Hone はすべての ECM 活動を Extrude Hone GmbH に統合し、ECM 業界の主要企業としての地位を強化しました。
Extrude Hone の電気化学的溝入れ (ECR) プロセスは、従来の方法の能力を超えるレベルの精度と品質を誇ります。 20 年以上にわたる歴史を持つ電気化学的溝加工は、溝加工の品質に関して常に優れた結果をもたらしてきました。
電解加工による溝入れはどのように機能しますか?
この方法は、外部の直流エネルギー源を使用して陽極酸化を通じて金属を溶解する電解加工 (ECM) に依存しています。 NaCl や NaNO3 などの電解質は、作業空間への電荷の移動を促進し、金属を溶解させます。

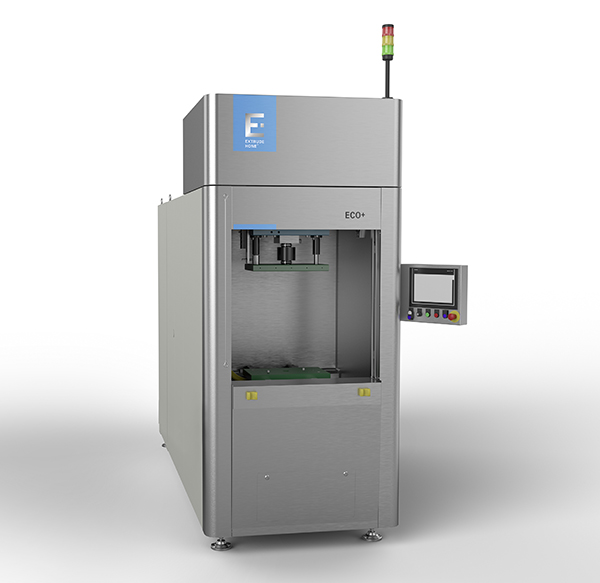

Extrude Hone は、従来の方法よりも高い精度と品質を提供する ECO+ と呼ばれる電気化学的溝入れ機を開発しました。この機械は一貫した高品質の結果をもたらし、86 mm ハンドガンの銃身に多角形の溝を 70 秒で作成できます。
さらに、電気化学的溝加工には、銃身に応力がかからないこと、同じツールとセットアップで異なる材料を加工できること、ねじれの進行が柔軟であること、銃器を製造する際の品質が安定していることなどの利点があります。
この方法により、溝入れ加工からバリ取り加工への切り替えが容易になり、効率と汎用性がさらに高まります。 EC溝入れ加工について詳しくは、こちらのページをご覧ください。
電解加工による溝入れの構成
ハンドガンおよびショートバレル用の静的 EC 溝入れ
静的 EC 溝加工はハンドガンやショートバレルに適しています。静的陰極はツールのベースプレート上に配置されます。ガンは陰極に置かれ、良好な陽極接触を確保するために固定され、電気化学サイクルがトリガーされます。
ジェネレーターの出力サイズが異なるため、さまざまな用途に対応でき、複数の部品やガンを同時に処理することが可能です。
電解ダイナミック溝入れは長いバレル向けに設計されています
電解ダイナミック溝入れは銃器産業の多様なニーズに応えます。この構成では、陰極はバレルに沿って所定の送り速度で下降し、機械の上部から回転します。電流の変化によりスロートの変形が発生する可能性がありますが、ツールにはこの変形を吸収する追加のバレル拡張部が含まれており、完璧なバレルを保証します。
Extrude Hone のダイナミック溝入れ装置は、800mm の長さのバレルを 3 つ収容できます。
ダイナミック ECM の注目すべき点は、バレル内で陰極が前後に移動するときに陰極の中心を提供するために陰極プラスチックを使用していることです。特定の素材と交換可能なインサートによりカソードのメンテナンスが容易になり、部品ごとの消費コストが削減されます。
電解ライフリングによるExtrude Hone ソリューション
銃器を製造する場合、安定した品質を確保することが不可欠です。 20 年以上にわたる伝統を持つ Extrude Hone は、EC スムージングによるスムージング品質において常に優れた結果を提供してきました。
電解ライフリング装置
特に電気化学 (EC) 機械の場合、特定のニーズに合わせて機械を選択することが重要です。これらの機械は、電気化学的、静的または動的溝加工プロセスに対応する多用途の構成を提供し、最大 800 mm のバレル長に対応する必要があります。
機械にはロボットによる積み込み/積み降ろしシステムを装備して大量生産を行うことができ、効率と生産量を向上させることができます。
電気化学機械の主な利点の 1 つは、その多用途性です。メーカーのニーズに応じて、溝入れからバリ取り構成にシームレスに切り替えることができます。この柔軟性により、生産プロセスが最適化され、リソースが効率的に使用されます。
銃尾の特定の領域の正確なバリ取りが必要なシナリオを想像してください。 Extrude Hone システムを使用すると、ユーザーは溝入れツールからバレルブリーチバリ取りツールに簡単に切り替えることができます。
ユーザーは、事前定義されたライブラリから代替プログラムを選択することで製造タスクをシームレスに切り替えることができ、生産性と資産利用率を最大化できます。
もう夢を見る必要はありません。それが現実になりました。ECO+ は電気化学的溝加工に最適なソリューションを提供します。
電解ライフリングサービスの為の請負加工工場
さらに、設備への投資を正当化できないメーカー向けに、米国とヨーロッパで契約ワークショップ サービスを利用できます。Extrude Hone のアウトソーシング機能を利用することで、顧客は経験豊富な専門家にアクセスでき、品質を損なうことなく迅速な納期を確保できます。
Extrude Hone の主な目標は、効率を向上させ、完璧な部品を製造することです。
Extrude Hone は、汎用性の高い機械構成、製造プロセスとアウトソーシング サービス間のシームレスな移行を提供することで、メーカーの品質と生産目標の達成を支援することを目指しています。
