流量と信頼性を向上させる航空宇宙用油圧システムの仕上げ
航空宇宙用油圧システムの仕上げは、システムアーキテクチャそのものと同様に、油圧回路内の内部流体の流れの質によっても性能が左右されます。流れの連続性、内部の清浄度、および表面の完全性が、油圧エネルギーがどれほど効率的に伝達され、制御された機械的運動に変換されるかを決定します。
着陸装置、飛行制御装置、ブレーキシステムなど、飛行に不可欠な用途においては、 マニホールド、バルブ、アクチュエータ内の 微 細な内部欠陥でさえ、 回路全体に伝播し、 システムレベルの性能を低下させる可能性があります 。
そのため、 航空宇宙用油圧システムの仕上げは、 設計精度だけでなく、運用開始前の内部流体の状態調整も考慮して 設計されなければなりません。
Extrude Honeは 内部形状を制御し、欠陥を除去し、部品およびシステムレベルでの油圧挙動を安定させる先進的な仕上げ技術を通じて、この課題の解決を実現します 。
航空宇宙用油圧システムの仕上げ加工の概要
- 航空宇宙用油圧システムの性能は、油圧回路全体における内部流体の完全性に依存する
- マニホールド、バルブ、アクチュエータのわずかな表面欠陥でさえ、流れの挙動を乱し、圧力安定性を低下させる可能性がある
- 内部の欠陥は、部品が稼働し始めるとシステム全体の効率に影響を及ぼす可能性がある
- 航空宇宙システムがよりコンパクトかつ複雑になるにつれ、内部流路の品質が性能を制限する主要な要因となっている
- 信頼性、応答性、および耐用年数は、内部表面の状態にますます依存するようになっている
- 精密仕上げプロセスにより、稼働開始前にクリーンで安定した、制御された油圧流路が確保される
- 高度な仕上げ技術により、汚染リスクが低減され、油圧システム全体の信頼性が向上する
航空宇宙用油圧システムの仕上げが性能に与える影響と、内部流体の完全性への影響
航空宇宙用油圧システムは 高圧下で動作し 、複数の機能を同時に実行する際にも一貫した性能を発揮しなければなりません。
システムの効率は、以下の要素に依存します：
- 作動油圧の安定性
- 流量の予測可能性
- アクチュエータの応答時間
- バルブの制御精度
- シール性能
- 汚染耐性
システムの小型化・高性能化が進むにつれ、 内部形状はますます複雑化しており、バリ、表面粗さ、流れの遮断といった微細な欠陥の影響が拡大しています。
これらの欠陥は局所的な問題にとどまらず、システム全体の油圧安定性、応答性、および長期的な信頼性に影響を及ぼします。
従来の製造方法の限界
CNC加工は寸法精度を確保できますが、内部の機能的な品質を保証するものではありません。 マニホールド、バルブブロック、アクチュエータハウジングなどの 複雑な 油圧部品では 、内部流路に以下のような問題が残ることがよくあります：
- 交差部でのバリの発生
- 鋭いエッジの遷移
- 表面の不均一性
- 微細な流れの乱れ
- 従来のバリ取りや洗浄方法では 、これらの形状に確実にアクセスしたり制御したりすることがで
- ず、その結果、油圧性能にばらつきが生じ、汚染に対する感受性が高まってしまいます。
油圧表面仕上げがシステム性能に与える直接的な影響
あらゆる航空宇宙用油圧システムは、制御され予測可能な流体の動きに依存しています。
内部表面の状態は、以下に直接影響を与えます：
- 油圧の安定性
- 流量効率
- 圧力損失
- 乱流の発生
- アクチュエータの応答時間
- バルブの精度
- シール性能
- 油圧動力伝達
表面が粗い場合、作動油と部品壁面間の摩擦が増加し、乱流が発生して効率が低下します。
流路の分岐点にあるバリや欠陥は、流路を部分的に塞ぎ、 流体の分布を不均一 にし、局所的な圧力低下を引き起こします 。
バリ、鋭利なエッジ、内部汚染がもたらす隠れたリスク
バリは、航空宇宙用油圧システムにおいて最も重大な製造上のリスクの一つです。
ごく微細な粒子であってもシステム内で循環し、以下のような問題を引き起こす可能性があります：
- 作動油の汚染
- 部品の早期摩耗
- サーボバルブの誤作動
- アクチュエータの固着
- シールの損傷
- 漏れ
- 圧力の不安定化
- メンテナンス頻度の増加
- 油圧システムの故障
また、内部の鋭利なエッジは 局所的な応力集中により、 組み立て時のリスクや長期的な疲労を増加させます 。
内部形状の複雑さのため、従来のバリ取り方法 では、現代の航空宇宙用油圧部品に対応するには不十分です 。油圧マニホールド、サーボバルブ、アクチュエータ本体、ポンプハウジングなどは、手工具、ブラシ、機械的切削法、あるいは高圧洗浄では適切に処理できないことがよくあります。
その結果、これらの手法では、再現性、制御されたエッジ形状、最適化された内部流路、および一貫した表面品質を確保することができません。

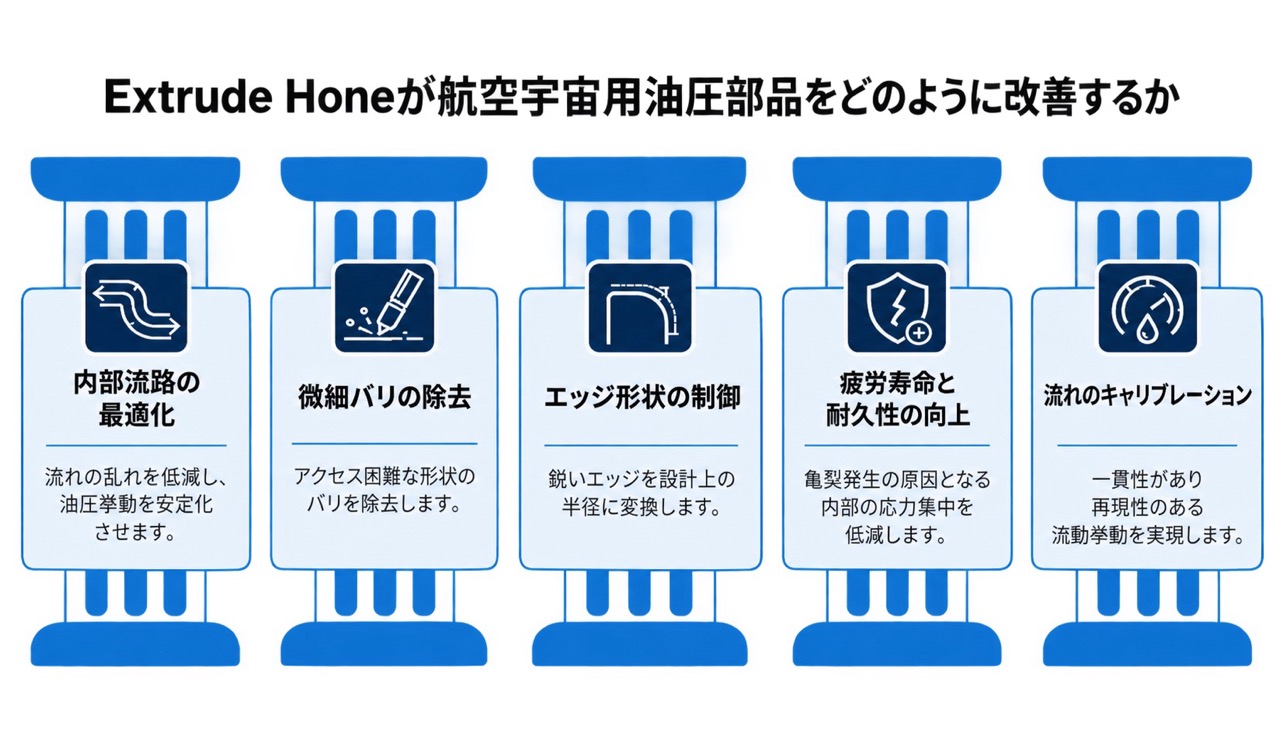

航空宇宙用油圧システム向けのエクストルード・ホーン仕上げ技術
Extrude Honeは、形状、材質、および性能要件に基づいて航空宇宙用油圧部品を最適化するために設計された、相互に補完し合う技術を提供しています。
| 技術 | 動作原理 | 主な用途 | システムレベルでの技術的影響 |
|---|---|---|---|
| 砥粒流動加工（AFM） | 粘弾性のある研磨媒体が内部流路を流れることで、表面やエッジを機械的に微細化します。 | 油圧マニホールド、バルブボディ、着陸装置部品 | 内部流路構造を安定させ、乱流の伝播を低減し、回路効率を向上させます。 |

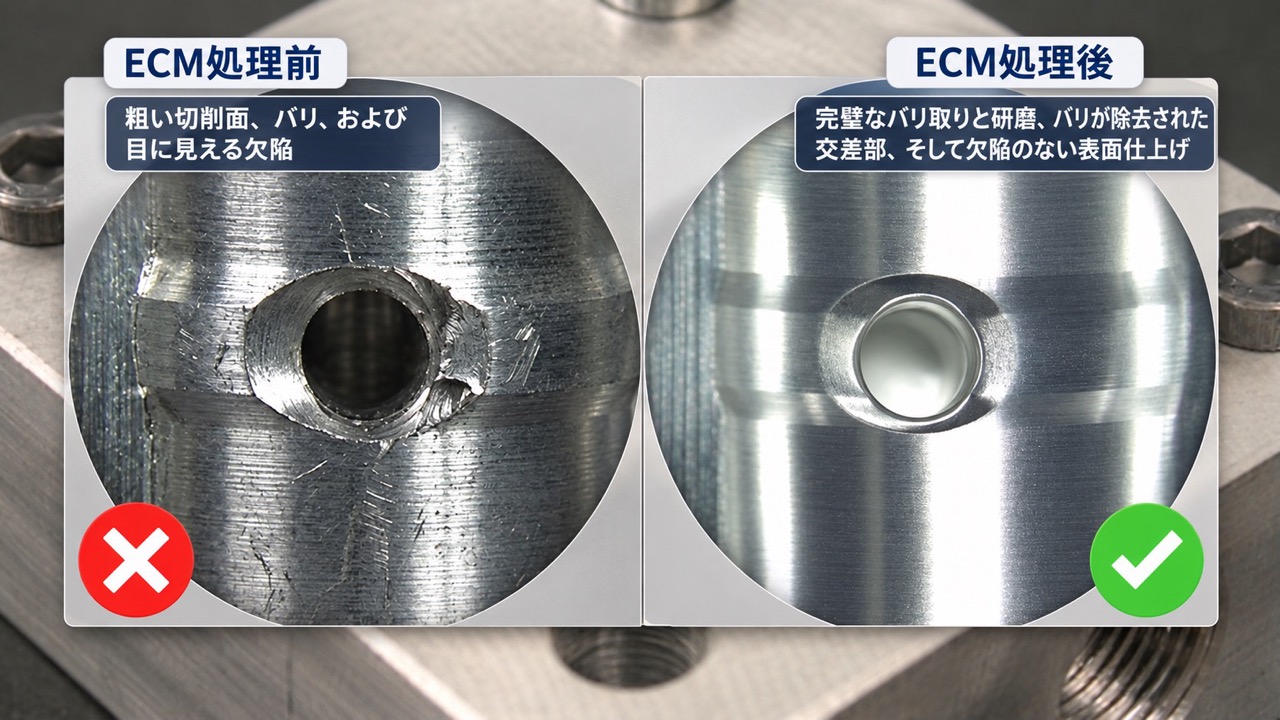

| 電解加工（ECM） | 制御された陽極溶解により、機械的応力を生じさせることなく材料を除去します。 | 高精度なマニホールド形状、導電性航空宇宙用合金 | 寸法精度を維持し、応力の発生を排除し、シール性能の均一性を向上させます。 |
| サーマルデバリング（TEM） | 制御された熱反応により、密閉された空洞内のバリを同時に除去します。 | 大量生産される油圧ハウジング、ポンプ本体、複雑なアセンブリ | 均一な内部清浄度を確保しつつ、生産の拡張性を高めます。 |
| マイクロフロー | 低粘度の研磨媒体により、微細流路や流量制御部を調整します。 | サーボバルブ、オリフィス、流量制限器 | 精密油圧制御における流量制御精度と流量再現性を向上させます。 |
航空宇宙システムへの影響およびシステムレベルでのメリット
航空宇宙分野の油圧 システム全般 において、こうした改良により 、着陸装置の展開、ブレーキシステム、飛行制御アクチュエータ、緊急時の油圧応答など、航空機の重要な機能が より安定し、効率的かつ予測可能な動作を実現します 。
個々の部品にとどまらず、精密仕上げは油圧システム全体を強化します。内部のばらつきを低減し、油圧回路全体でより一貫した流体の挙動を確保することで、全体的な信頼性を向上させます。
内部欠陥、バリ、表面の凹凸を最小限に抑えることで、 これらのプロセスは、時間の経過に伴う油圧システムの劣化の主な要因である汚染や摩耗に対する耐性も向上させます。
製造および運用上の観点から、これにより、商用、軍用、航空宇宙の各プラットフォームにおいて、メンテナンスの必要性が低減され、可用性が高まり、安全マージンが向上した油圧システムが実現します。
Extrude Honeと従来の航空宇宙用油圧サプライヤーの比較
主に部品やアセンブリに焦点を当てている従来の油圧システムメーカーとは異なり、 Extrude Honeは「内部の機能的形状」という、別のレベルの性能に取り組んでいます。
他社が油圧の出力生成、分配、および部品設計の最適化を行う一方で、Extrude Honeは、機械加工後の内部流路の機能的調整に注力しています。
この違いは、以下のような現代の航空宇宙システムにおいて極めて重要です。
- 性能の限界は、ますます微細な内部欠陥によって左右されるようになっている
- システムの効率は、部品設計だけでなく、流体の質にも依存する
- 信頼性は、汚染や表面状態と密接に関連している
したがって、Extrude Honeは、機械加工と最終的な油圧システムの性能との間に位置する、実現を可能にする技術層としての役割を果たしています。
