重工業において、機械の信頼性は油圧システムの性能に大きく依存しています。

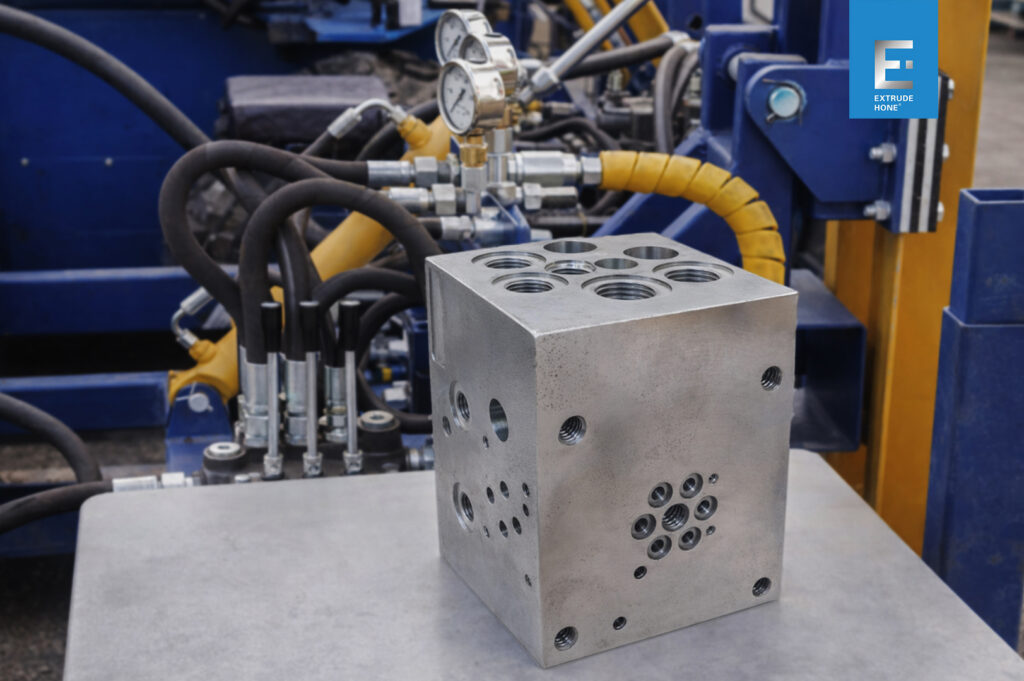

掘削機からトンネル掘削機まで、あらゆる機械の油圧システムには、精密な機械加工、クリーンな流路、そして厳密に制御された流体の流れが求められます。こうしたシステムの中核となるのが、油圧マニホールドブロックです。

しかし、高度なCNC加工や多軸フライス加工を用いても、バリの発生は避けられません。

高圧環境では、バリを除去しないことは単なる品質問題ではなく、故障につながる重大な要因となります。

油圧部品のバリ：見えにくく重大なリスク

製造工程では、CNC加工、切断、穴あけ、ダイカスト（鋳造アルミニウム、鋳鉄、炭素鋼、ステンレス鋼、さらにはチタン）など、どの方法であっても、エッジ、穴、ポート、内部構造にバリが発生します。

こうした鋭いエッジや遊離粒子は、特に以下の部品で問題となります。

  • 油圧バルブ
  • 方向制御システム
  • ポンプおよびアクチュエータ
  • 複雑な油圧回路

汚染と故障のリスク

バリの除去が不完全な場合、

  • 粒子が作動油中を循環し、
  • フィルターが早期に目詰まりし、
  • バルブが固着または故障し、
  • ポンプ内部が摩耗します。

この汚染リスクは、以下に直接影響します。

  • 流体パワーの効率
  • 流路内の最適な流量
  • 油圧システム全体の性能

重機では、これが油漏れ、圧力の不安定化、アクチュエータの反応不良、さらにはシステム全体の故障につながる可能性があります。

本当のコスト：メンテナンス、ダウンタイム、現場での遅延

油圧部品のバリ取りが不十分だと、直ちに運用上の問題が生じます。



メンテナンス負荷

汚染が発生すると、多くの場合、以下の対応が必要になります。

  • 油圧回路の完全な洗浄
  • フィルターやバルブの交換
  • ポンプのオーバーホールまたは交換

圧縮空気や高圧水洗浄を行っても、発生源でバリが適切に除去されていなければ、付着粒子や微細な切りくずが残る可能性があります。

直接的および間接的なコスト

当然ながら、これらの問題は以下を引き起こします。

  • 高価なスペアパーツ
  • サービスおよびサポート対応の増加
  • 生産の中断

しかし、最大の影響は業務運営に及びます。現場では、たった1つの故障が以下を引き起こす可能性があります。

  • 機械全体の停止
  • プロジェクトスケジュールの遅延
  • 違約金の発生や顧客満足度の低下

大量生産や連続稼働に依存する業界では、これは重大なビジネスリスクとなります。

従来のバリ取り方法だけでは不十分な理由

多くのメーカーは、現在も以下の方法に依存しています。

  • 手作業によるバリ取り
  • 高圧水洗浄
  • バリ取り工具やロボット工具

しかし、これらの方法には、複雑な形状、交差穴や内部ポート、手の届かない内部エッジに対して限界があります。

結果のばらつき、作業者への依存、そして何よりもバリ除去の不完全さが課題となります。

熱バリ取り：複雑な油圧部品に対応する先進技術

Extrude Honeが開発したサーマルデバリングは、複雑な内部形状を持つ油圧部品のバリ取りに特化して設計された先進技術です。



バリ取りプロセスの仕組み

このプロセスでは、密閉されたチャンバー内で熱バリ取り用のガス混合物を使用します。

点火により、制御された短時間の熱反応が発生します。これは、爆発バリ取りやガスバリ取りと呼ばれることもあります。

バリは質量が非常に小さいため瞬時に燃焼しますが、母材（鋼、アルミニウム、鋳鉄、ステンレス鋼）には影響を与えません。

主な利点：複雑形状における完全なバリ除去

手作業や工具を用いた方法とは異なり、熱バリ取りには以下の特徴があります。

  • あらゆる穴、ポート、内部流路に到達できる
  • 全方向からバリを除去できる
  • 遊離粒子を排除できる

そのため、油圧マニホールドブロックへの適用に最適です。



エッジ仕上げと清浄度の向上

熱バリ取りは、残留汚染を最小限に抑え、重要なエッジ部の仕上げを向上させます。

メリットは以下の通りです。

内部通路の清浄化
めっき下地処理の改善
品質保証の強化

適切な後工程洗浄（クリーンセンターでの処理、ろ過、検査）と組み合わせることで、部品を高性能用途にすぐ使用できる状態に整えます。

油圧システムの性能への直接的な影響

効果的なバリ取りは、以下を直接向上させます

流体の流れと効率

  • より滑らかな流路
  • 乱流の低減
  • 最適な流動条件

部品の信頼性

  • ポンプ寿命の延長
  • バルブ機能の向上
  • シールおよびアクチュエータの摩耗低減

システムの安定性

  • 安定した圧力制御
  • 方向制御の向上
  • 故障率の低減

TEM：産業性能を高める実用的なソリューション

今日の油圧機器製造では、以下が求められています。

  • より高い精度
  • 複雑な形状
  • 量産に対応できる生産体制
  • 厳格な品質管理

欠陥の低減、製品品質の向上、メンテナンスコストの最小化、そして信頼性の高い油圧システム性能の確保を目指すメーカーにとって、熱バリ取りは実用的かつ効率的で、実績のあるソリューションです。

熱バリ取りは、現代の製造プロセスにシームレスに統合できます。

  • CNC加工ワークフローとの互換性
  • 量産への対応
  • 多様な材料（アルミニウム、ステンレス鋼、鋳鉄、チタン）への適用

Extrude Honeと次のステップへ

重機や流体パワーシステムにおいて、バリ取りは必須の工程です。たった1つのバリが油圧回路全体の機能を損なう恐れがありますが、効果的なバリ取りプロセスにより、そのような事態を未然に防ぐことができます。

貴社のチームが以下のような課題に直面している場合、

  • 油圧マニホールドのバリ取り
  • 汚染リスク
  • バリ取り結果のばらつき

今こそ、高度なバリ取りソリューションを検討すべき時かもしれません。

当社のバリ取りサービスと技術について詳しく知りたい方、部品のお見積もりをご希望の方、今すぐ生産の信頼性向上を始めたい方は、ぜひ当社チームまでお問い合わせください。
